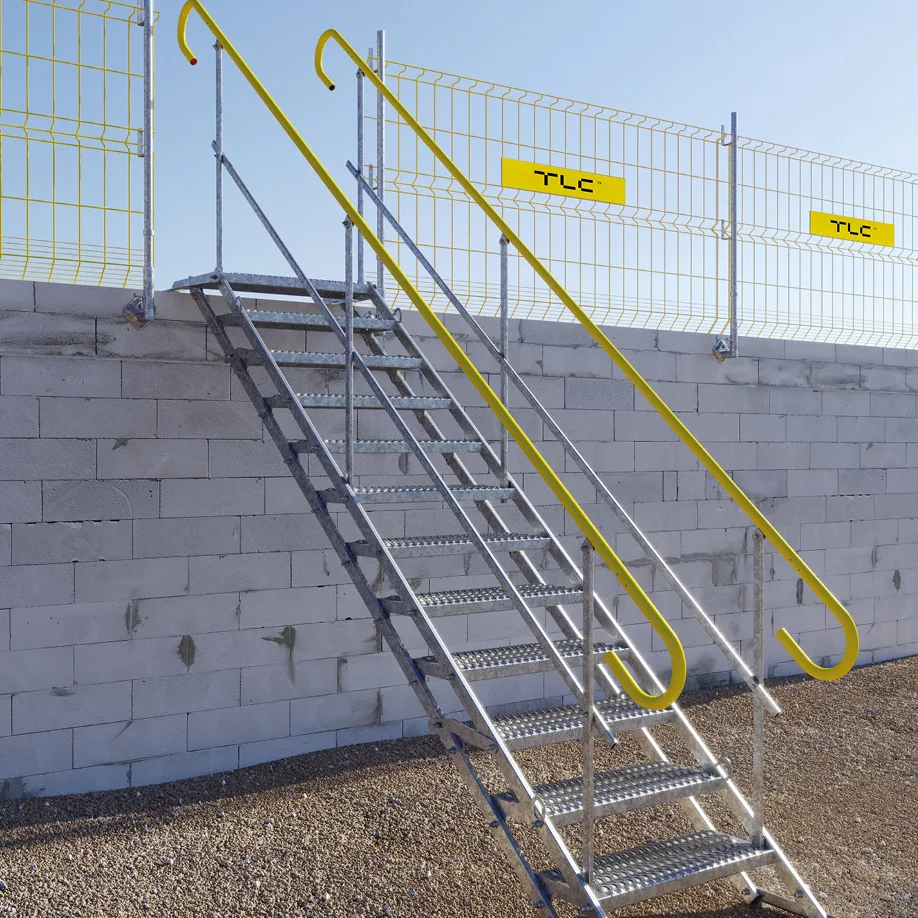

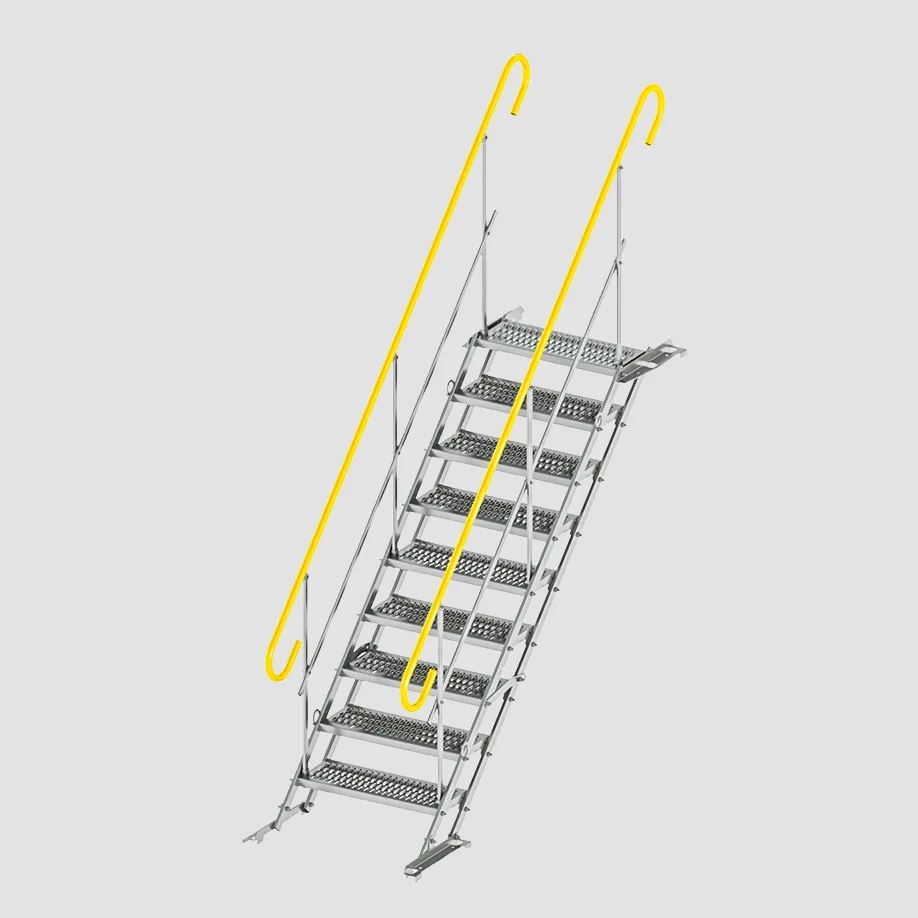

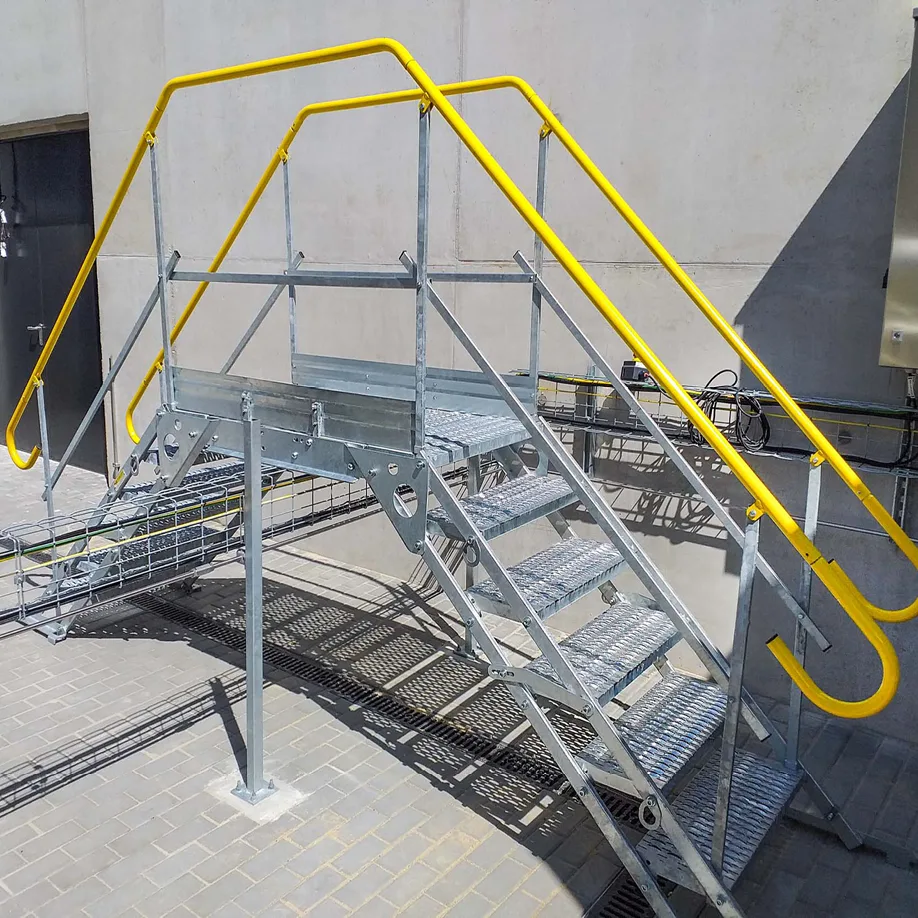

Tymczasowe schody stalowe TAS

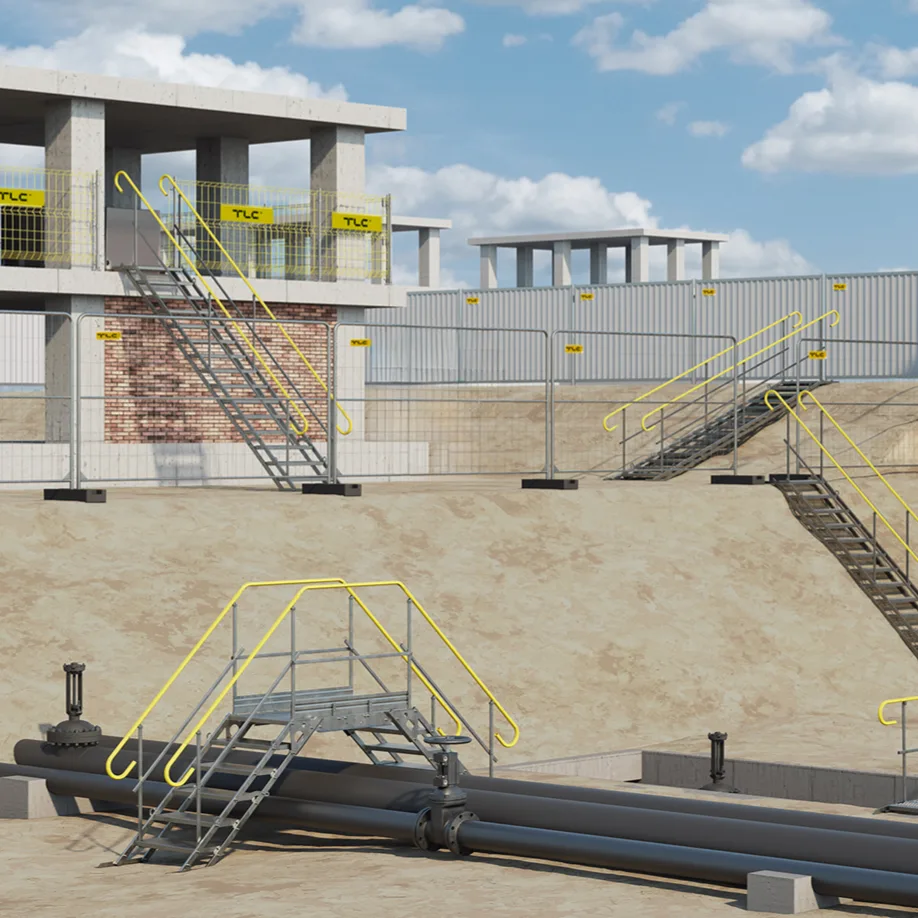

SYSTEM SCHODÓW TAS to wielofunkcyjna konstrukcja, którą w szybki i łatwy sposób można modyfikować w zależności od potrzeb, jako schody lub kładkę budowlaną.

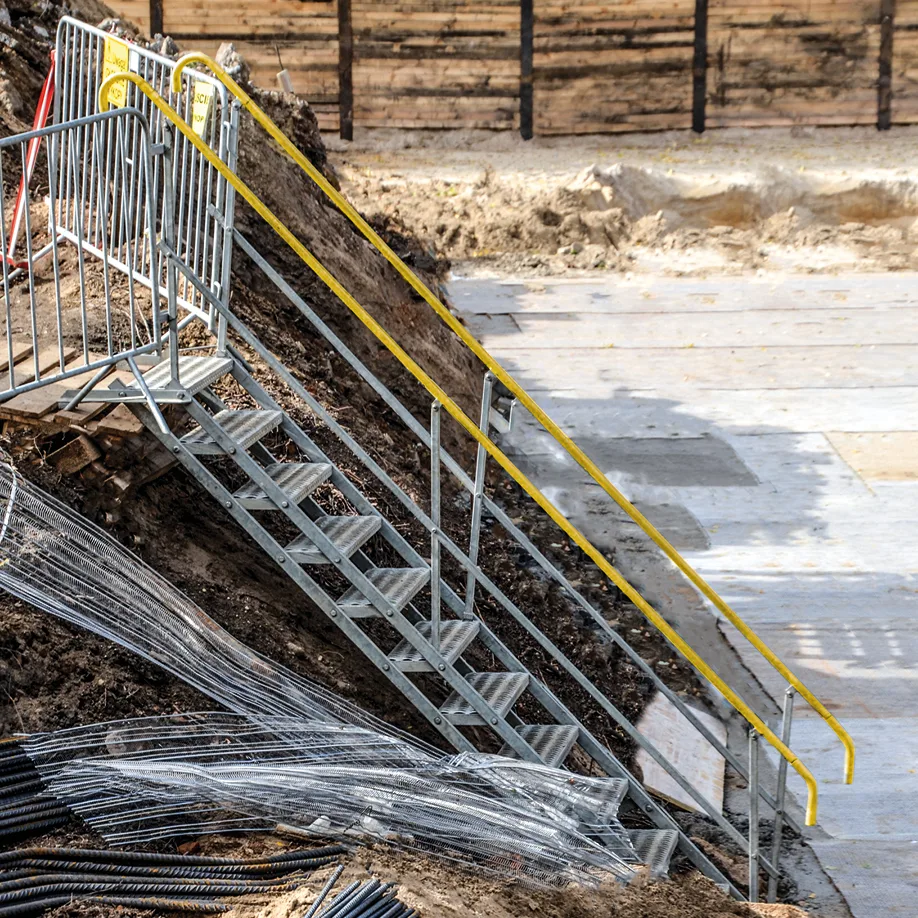

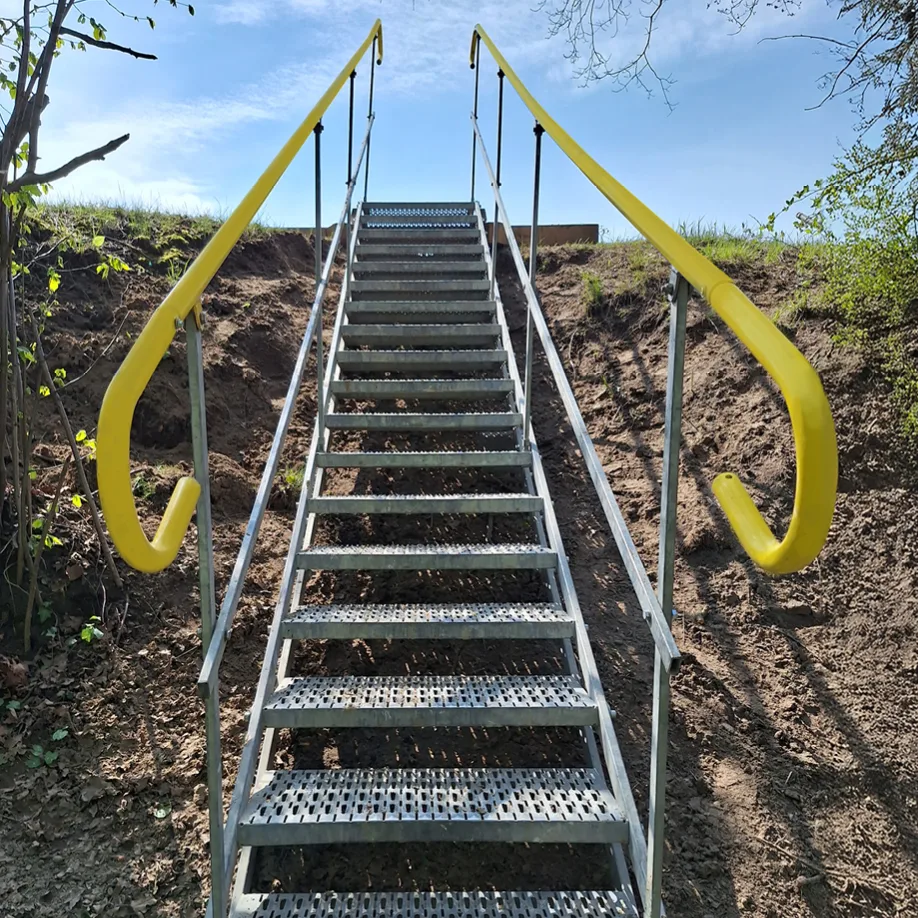

Schody tymczasowe dzięki budowie modułowej i dużemu zakresowi kąta ustawienia schodni, znajdują zastosowanie wszędzie tam, gdzie zachodzi potrzeba pokonywania niewielkich i znacznych różnic wysokości, m.in. skarpy, wykopy, nasypy czy kondygnacje budynków.

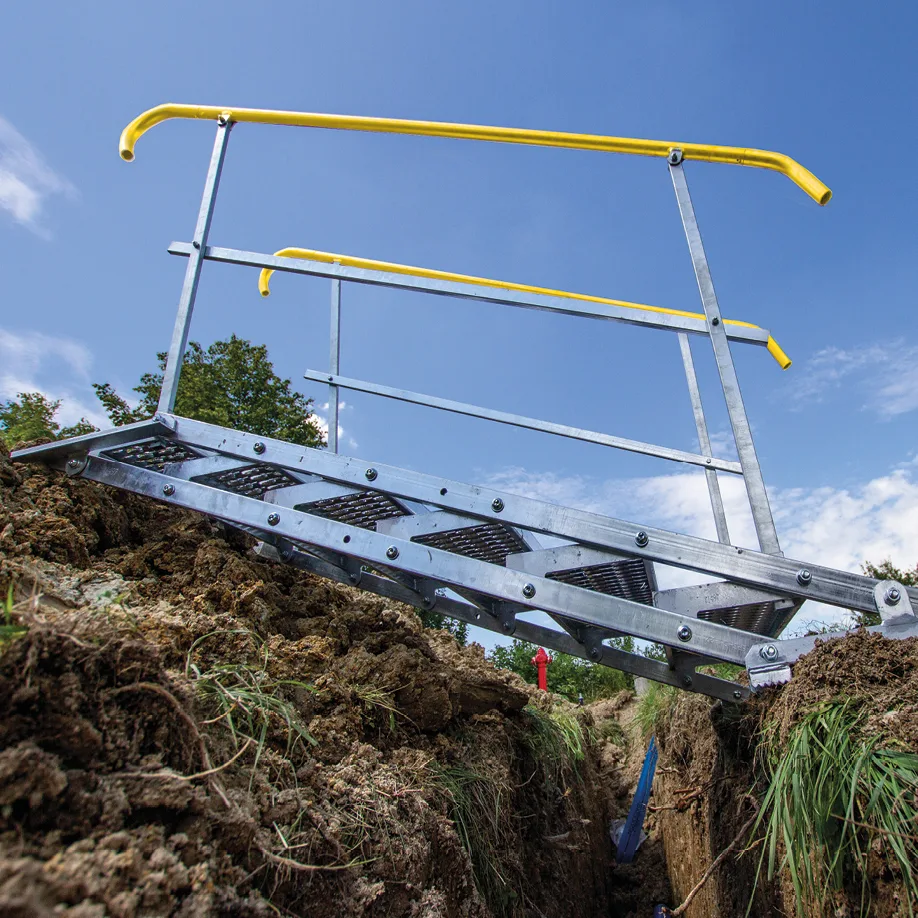

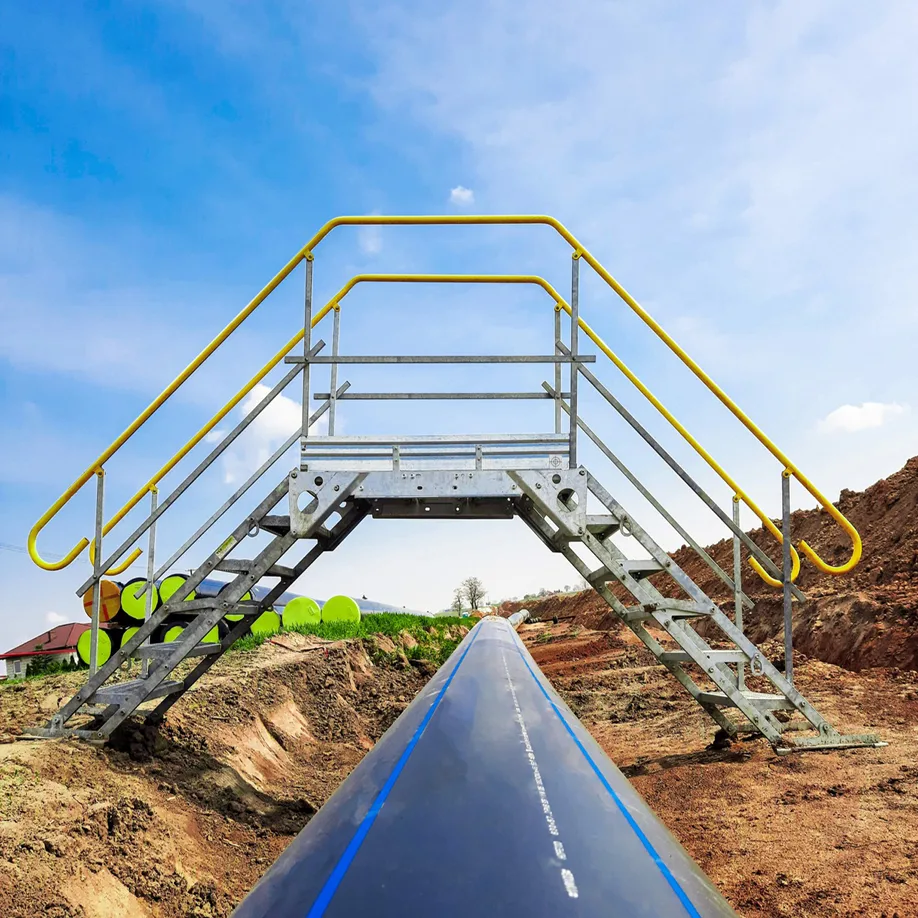

Tymczasowa kładka budowlana dla pieszych umożliwia bezpieczne i stabilne przejście nad wykopami czy rowami.
Korzyści i zalety systemu:
- Szeroki zakres nachylenia do poziomu: od 0° do 50°
- Modułowość – dostępne w modułach od 3 do 18 stopni w pojedynczym biegu
- Możliwość montażu barierki po jednej lub obu stronach
- Automatyczne poziomowanie stopni
- Możliwość zmiany miejsca użytkowania w dowolnym momencie
- Możliwość zastosowania uchwytu obniżającego ostatni stopień
- Możliwość łączenia biegów schodowych (np. 18+18, 15+12 stopni) przy użyciu łączników i podpór
1 – Antypoślizgowe i samoczyszczące się stopnie
2 – Blokady zabezpieczające przed złożeniem
3 – Praktyczne uchwyty transportowe
4 – Antypoślizgowe uchwyty u dołu i u góry schodów
5 – Pojedyncze lub podwójne barierki
6 – Gniazda do szybkiego montażu barierek
7* – Możliwość użycia uchwytu obniżającego ostatni stopień
Schody spełniają wymagania normy PN-EN 12811-1:2007 dotyczące nośności w klasie 1 (1,5 kN na powierzchni
o wymiarach 200×200 mm) i są przystosowane do samodzielnego montażu z użyciem dźwignicy.
Moduły TAS:
System schodów tymczasowych składa się z 6 podstawowych modułów, mających kolejno 3, 6, 9,12, 15, 18 stopni. Zakres regulacji wynosi od 0° do 50° (dla ilości stopni 3, 6, 9, 12. W przypadku 15 i 18 stopni, zakres wynosi od 25 do 50 stopni).
Schody montuje się na odpowiednio przygotowanym podłożu, utwierdzając dolną oraz górną część.
| szerokość biegu 700 lub 1000 mm |
| schody tymczasowe |
| kładki (do 8 m) |
| schody do rusztowań |
| platforma przejściowa |
| klatki schodowe |
| Ilość stopni | 3 | 6 | 9 | 12 | 15 | 18 |
| Szerokość [mm] | 700/1000 | 700/1000 | 700/1000 | 700/1000 | 700/1000 | 700/1000 |
| Wysokość [m] | 0-0,6 | 0-1,2 | 0-1,8 | 0-2,4 | 1,6-3,0 | 2,1-3,6 |
| Masa [kg]* | 47/56 | 74/93 | 105/134 | 133/171 | 162/208 | 192/248 |
| Długość schodni [m] | 0,8 | 1,61 | 2,24 | 3,23 | 4,05 | 4,86 |
| Długość schodni z uchwytami [m] | 1,4 | 2,2 | 3 | 3,8 | 4,6 | 5,4 |
| Max. ilość użytkowników schodni | 1 | 1 | 2 | 2 | 2 | 3 |
| Możliwość użycia jako kładka | nie | tak | tak | tak | tak (wraz z kratownicą) | tak (wraz z kratownicą) |
| Szerokość wykopu [m] | – | 1,17 | 1,98 | 2,78 | 3,60 | 4,40 |
Dobór długości i ustawienie
Położenie schodów, tj. kąt nachylenia oraz odległość dolnego końca od krawędzi górnej, ustala się na podstawie diagramu pokazanego obok, w następujący sposób:
- Ustalić głębokość wykopu i zaznaczyć wartość na osi pionowej.
- Biorąc pod uwagę liczbę stopni posiadanego zestawu, określić kąt pochylenia biegu schodów – prowadząc poziomą linię do punktu przecięcia z łukiem.
- Określić odległość punktu posadowienia dolnej części schodów – prosta pionowa do przecięcia z osią poziomą.
Materiały produktowe
Dokumentacja techniczna
Nasze rozwiązania
Barierka uzupełniająca
Górny uchwyt
Dolny uchwyt

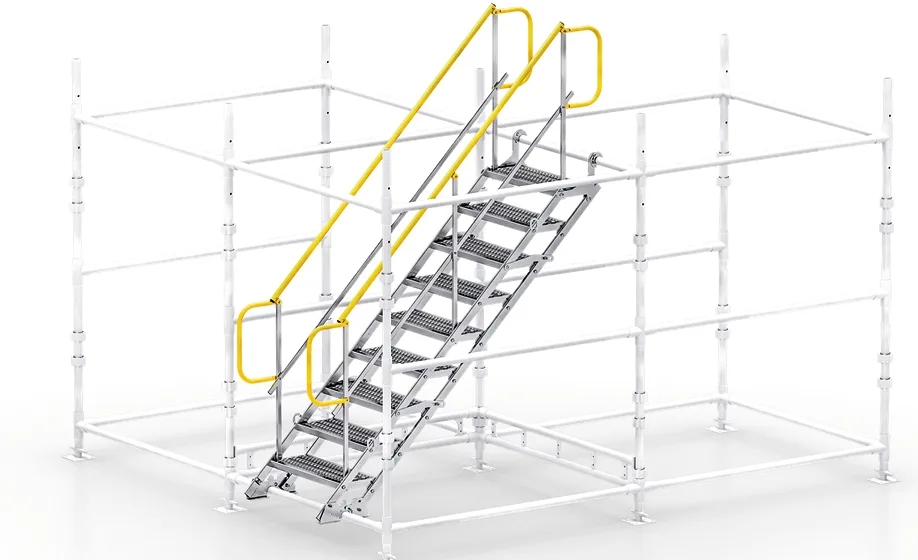

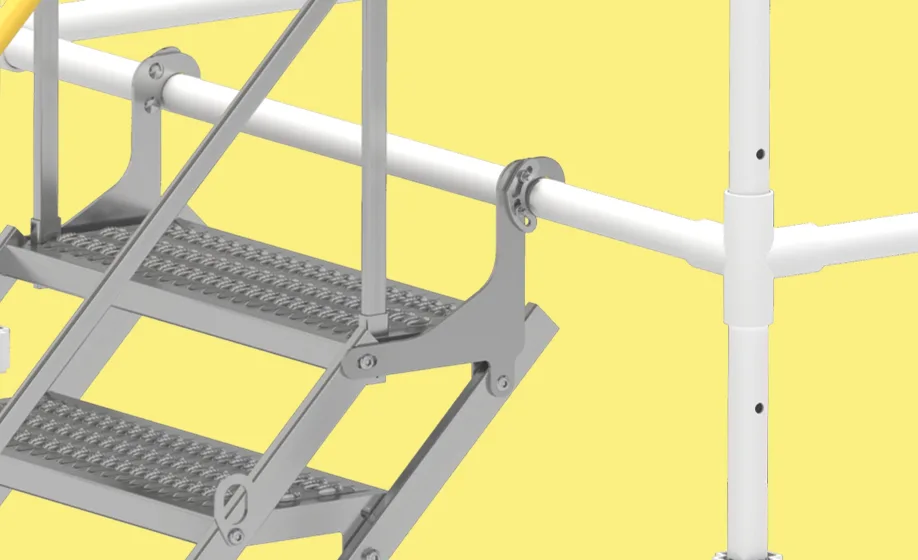

Uchwyt do rusztowania

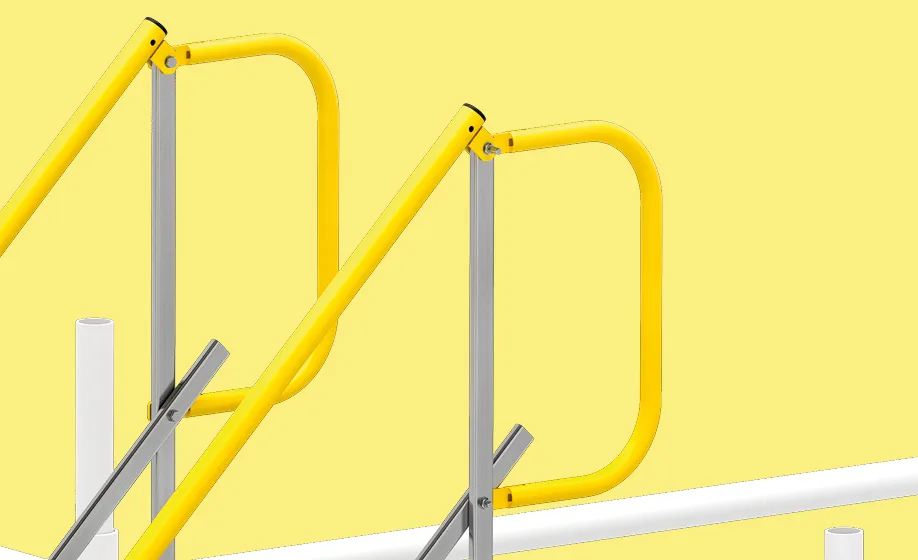

Bezpieczne połączenie barierki obu schodni
Solidne zamocowanie kładki do schodni
Bortnica zabezpieczająca przed nieporządanym strąceniem obiektów do wykopu

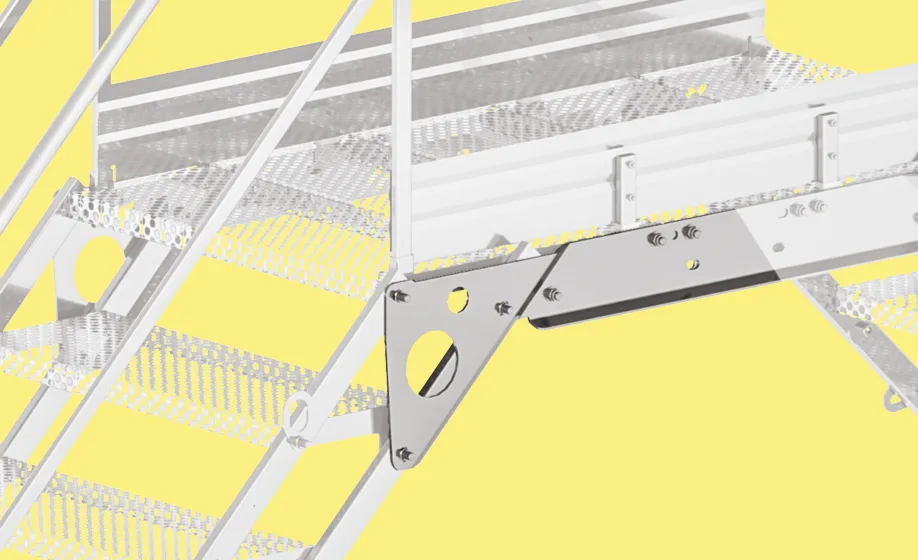

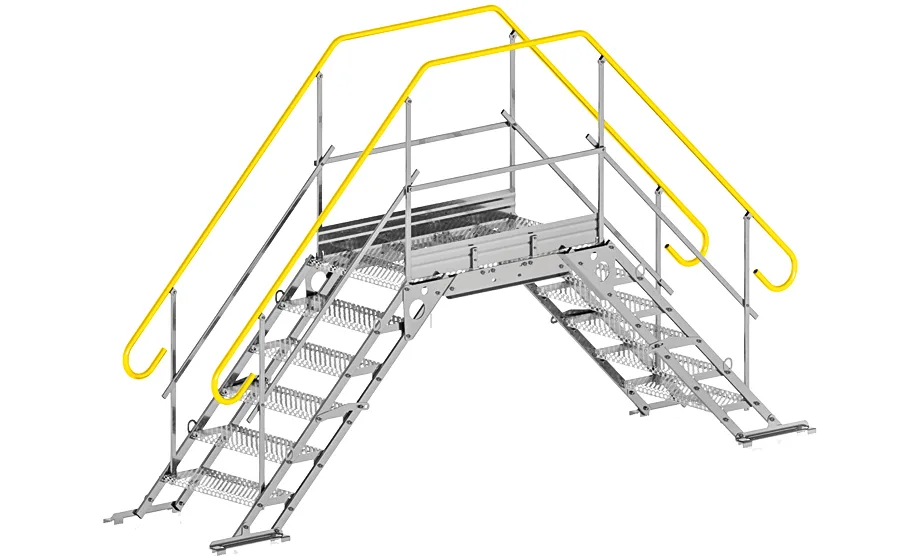

Podest przejściowy TAS
| Ilość stopni | Szerokość biegu [mm] | Masa [kg] | Wysokość [m] | Długość [m] |
| 3 | 700 | 93 | 0,46 | 1,8 |
| 3 | 1000 | 107 | 0,46 | 1,8 |
| 6 | 700 | 120 | 1,00 | 3,0 |
| 6 | 1000 | 244 | 1,00 | 3,0 |
1. TRUSS-15
2. TRUSS-18

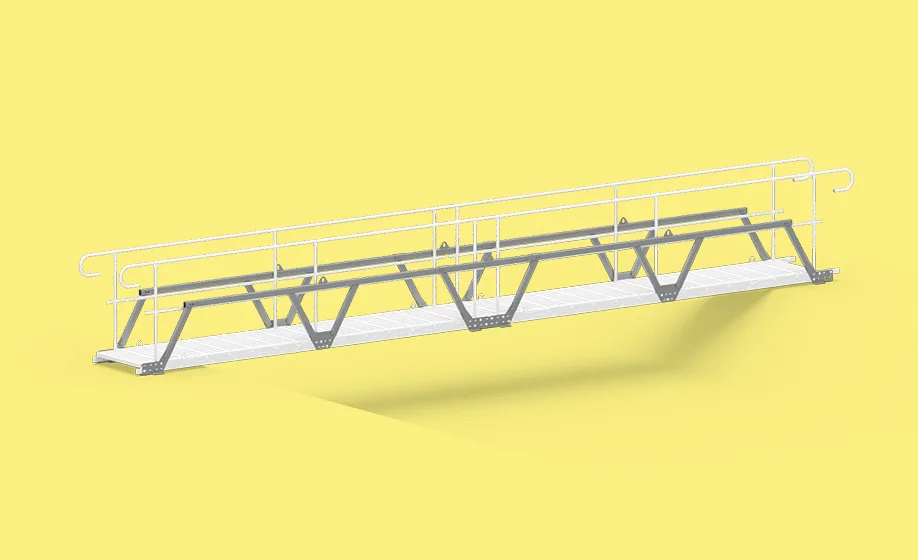

3. TRUSS-2x15
4. TRUSS-15+18
5. TRUSS-2x18

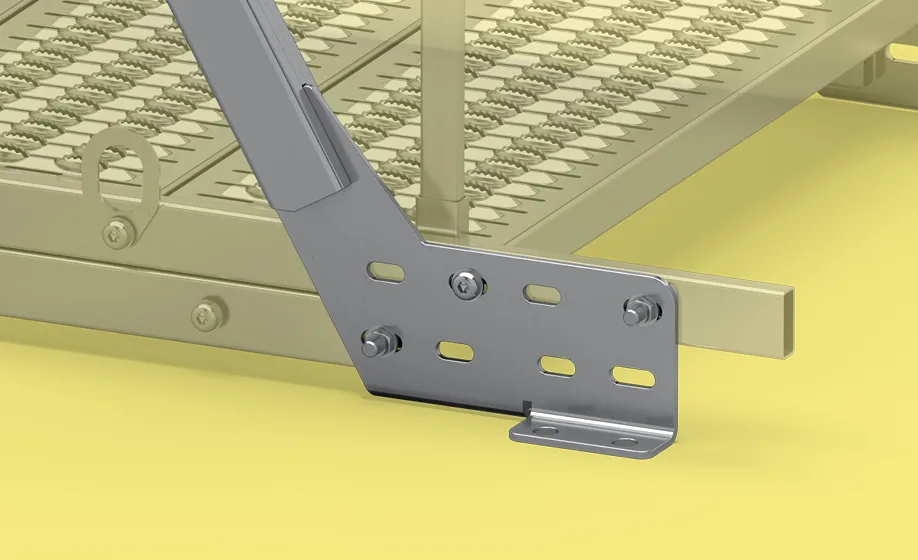

Początkowy łącznik kratownicy z kładką

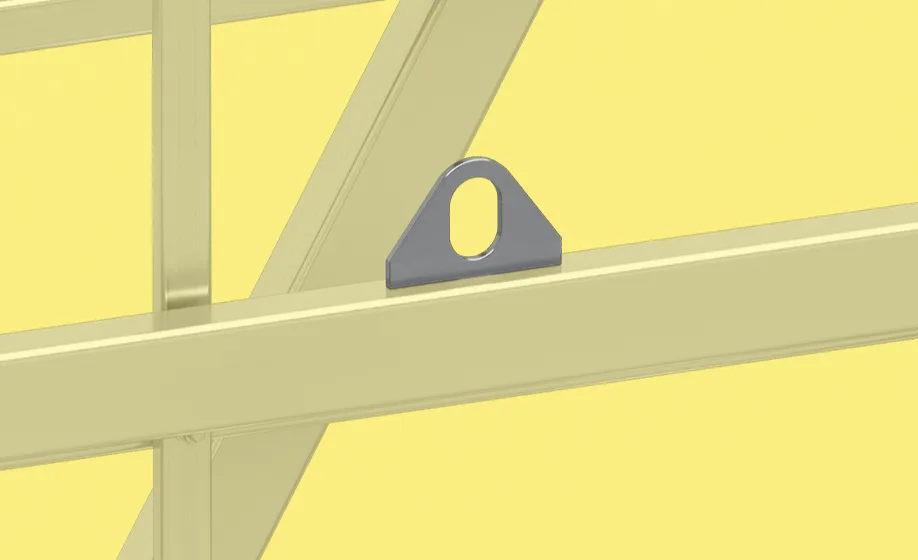

Uchwyt ułatwiający przenoszenie kratownicy

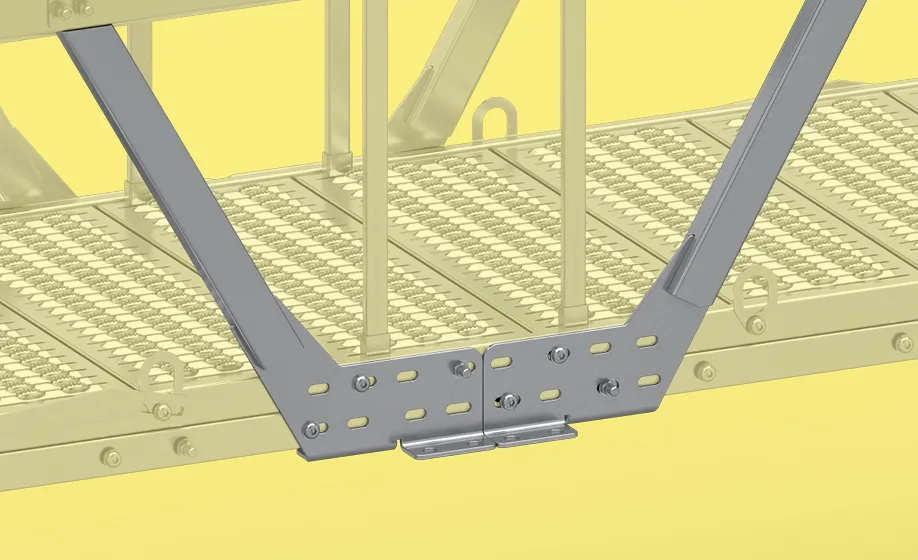

Miejsce łączenia kładek

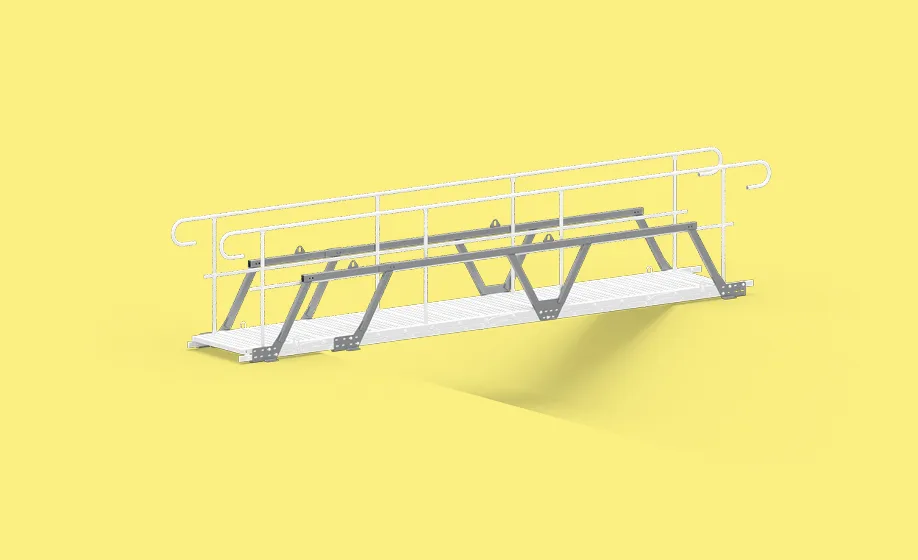

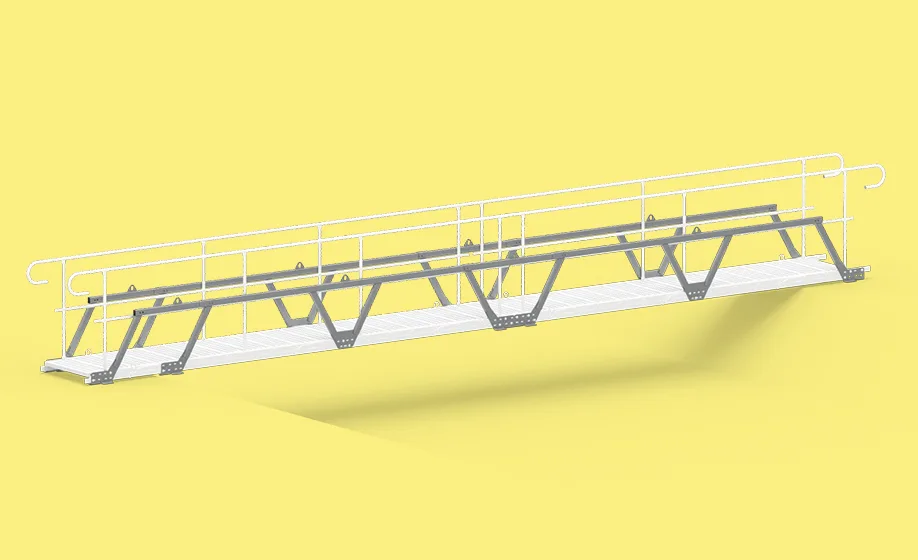

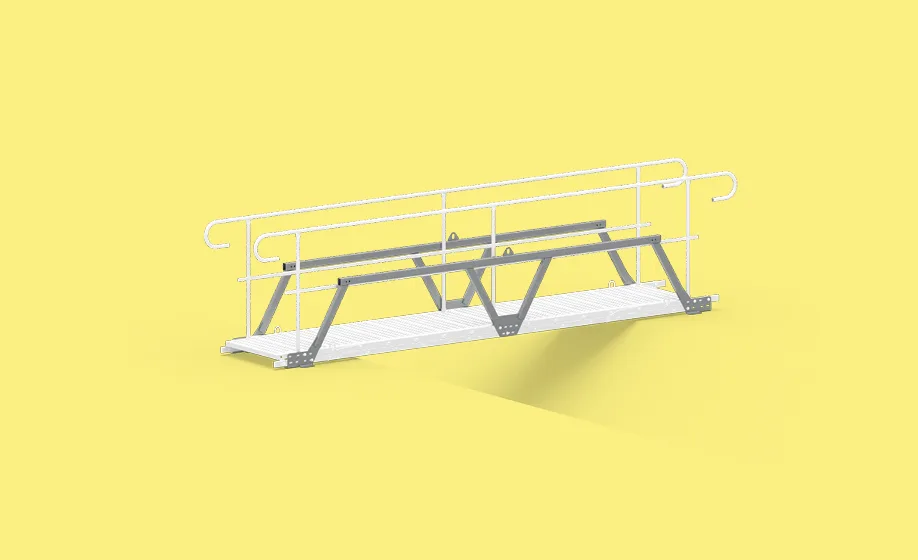

Kładka i kratownica
| 1. TRUSS-15 kładka 15 stopni |
| 2. TRUSS-18 kładka 18 stopni |
| 3. TRUSS-2×15 dwie kładki po 15 stopni |
| 4. TRUSS-15+18 kładka 15 stopni i kładka 18 stopni |
| 5. TRUSS-2×18 dwie kładki po 18 stopni |
Akcesoria

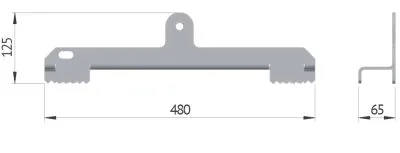

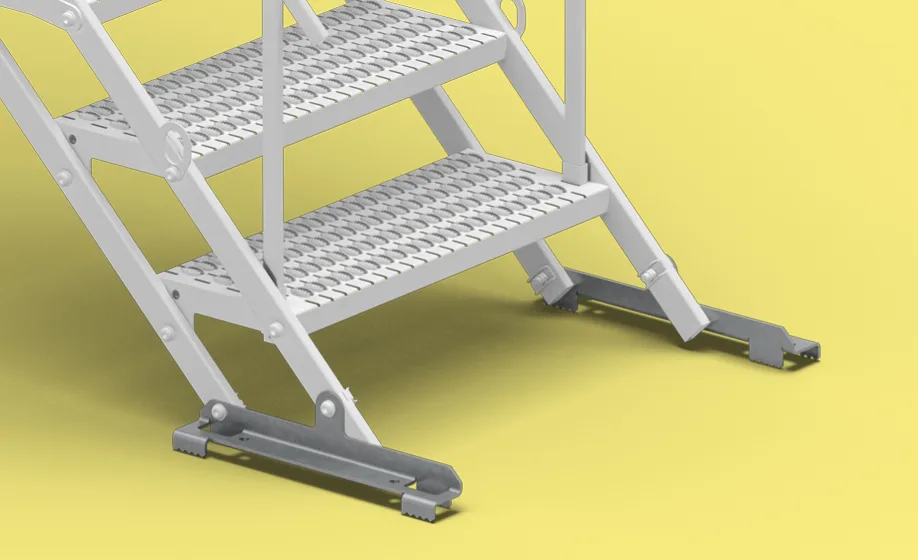

Schody TAS - stal - stopa dolna standardowa
| Przeznaczenie: Montaż dolnej części schodni na gruncie ustabilizowanym |
| Masa: 1,8 kg |
| Indeks: TAS-SDL2, TAS-SDP2 |

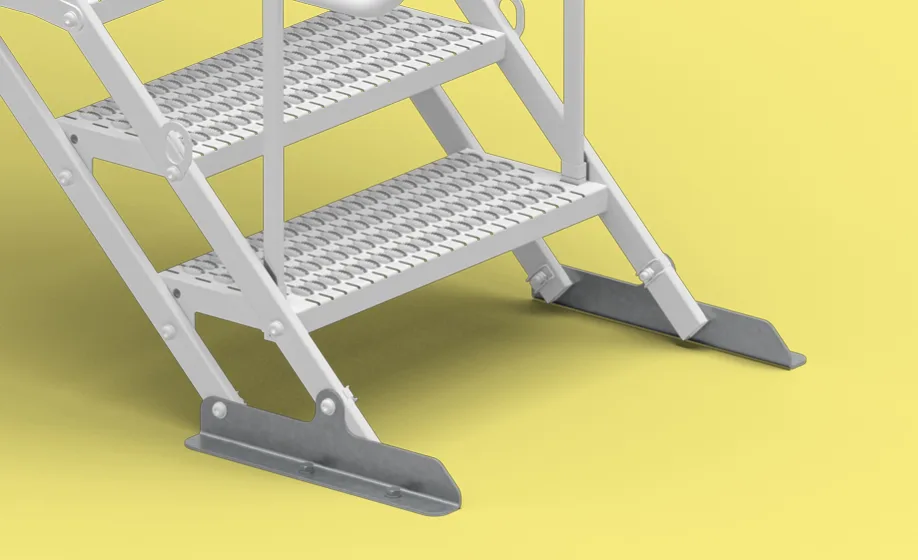

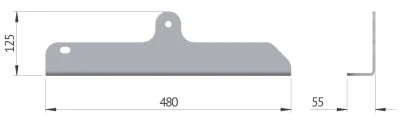

Schody TAS - stal - stopa dolna płaska
| Przeznaczenie: Montaż dolnej części schodni na powierzchniach umożliwiających zakotwienie np. beton, drewno, konstrukcje stalowe itp. |
| Masa: 2,2 kg |
| Indeks: TAS-SDLH, TAS-SDPH |

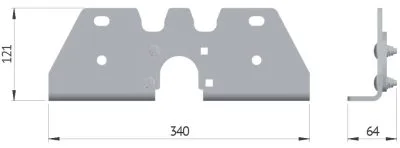

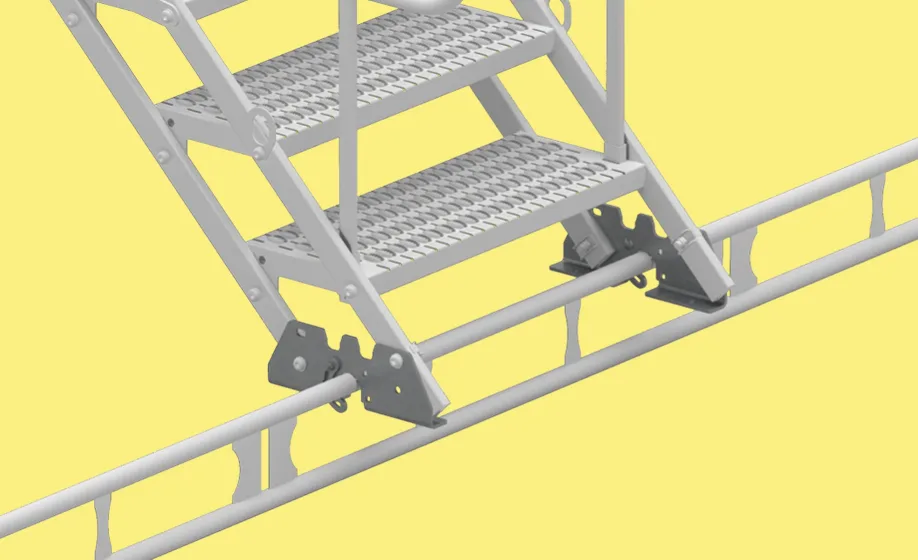

Schody TAS - stal - uchwyt dolny do rusztowań
| Montaż: Montaż dolnej części schodni na elementach rusztowania |
| Masa: 2 kg |
| Indeks: TAS-L16, TAS-L17 |

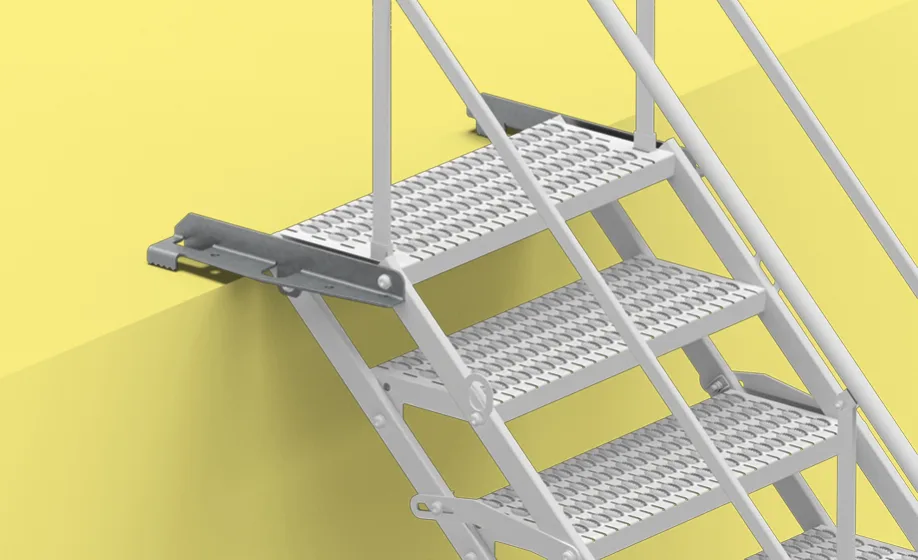

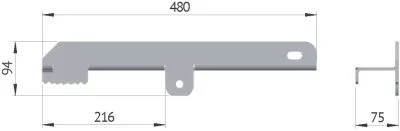

Schody TAS - stal- stopa górna standardowa
| Przeznaczenie: Montaż górnej części schodni na gruncie ustabilizowanym |
| Montaż: 2 kg |
| Indeks: TAS-SGL2, TAS-SGP2 |

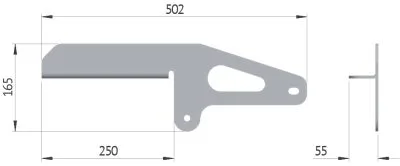

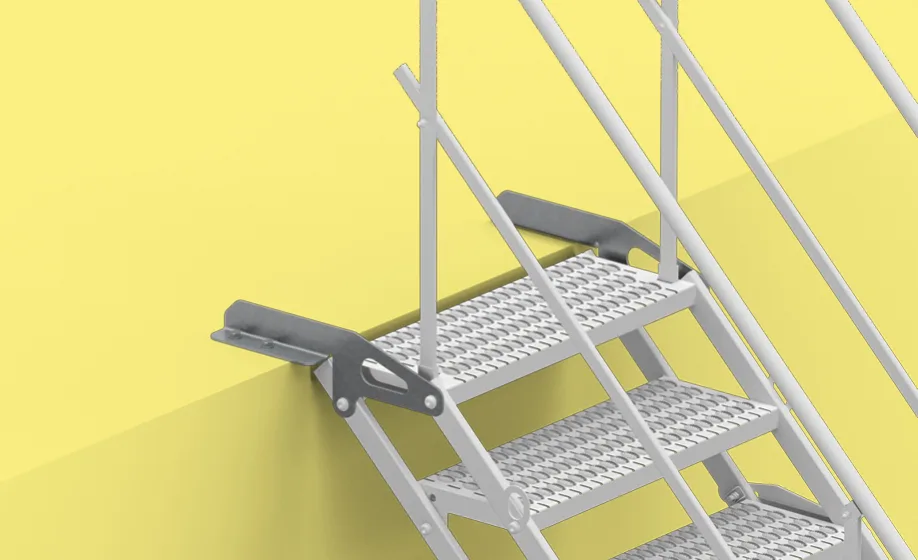

Schody TAS - stal - stopa górna wyrównująca ostatni stopień
| Przeznaczenie: Montaż górnej części schodni na powierzchniach umożliwiających zakotwienie np. beton, drewno, konstrukcje stalowe itp. |
| Masa: 1,9 kg |
| Indeks: TAS-SGLH, TAS-SGPH |

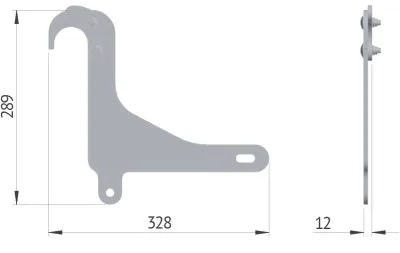

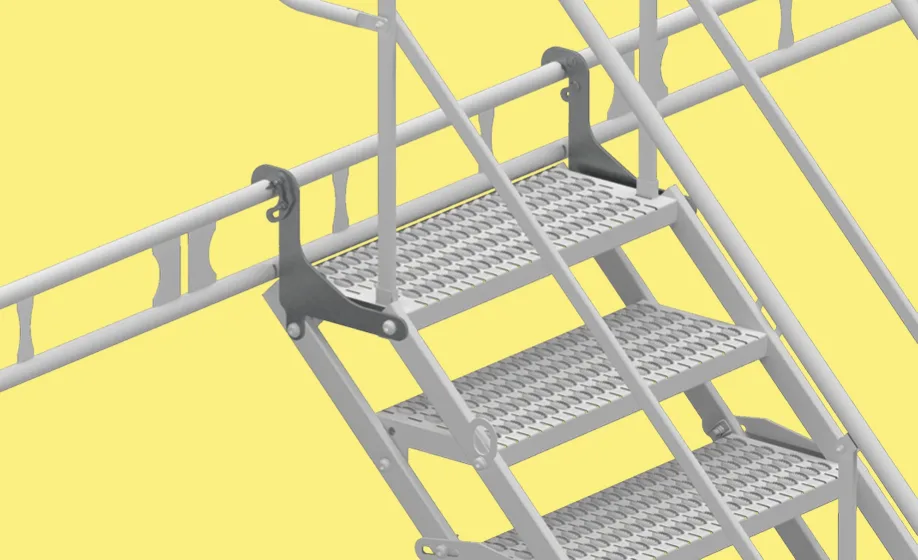

Schody TAS - stal - uchwyt górny do rusztowań
| Przeznaczenie: Montaż górnej części schodni na elementach rusztowania |
| Masa: 1,3 kg |
| Indeks: TAS-L14, TAS-L15 |

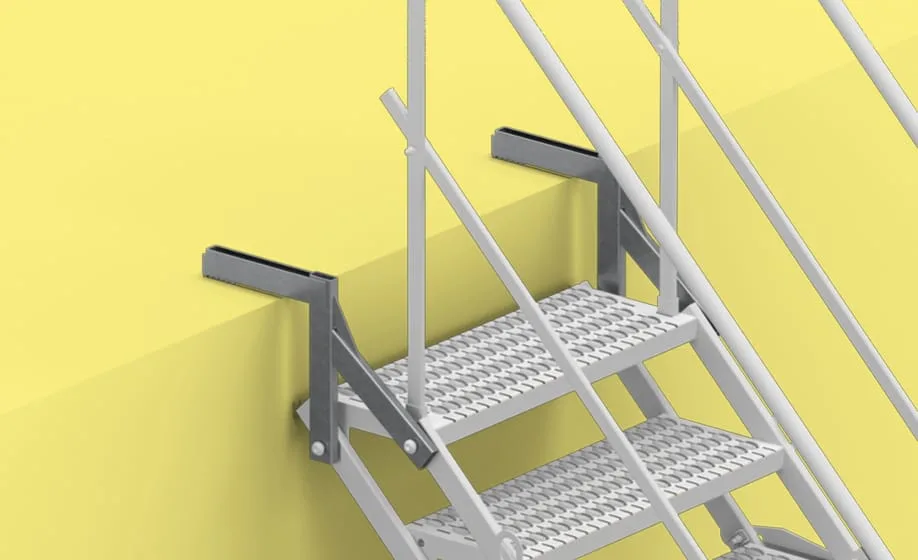

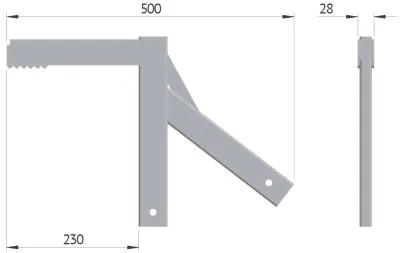

Schody TAS - stal - stopa górna obniżająca ostatni stopień
| Przeznaczenie: Stopa górna obniżająca ostatni stopień |
| Masa: 2,1 kg |
| Indeks: TAS-L26 |

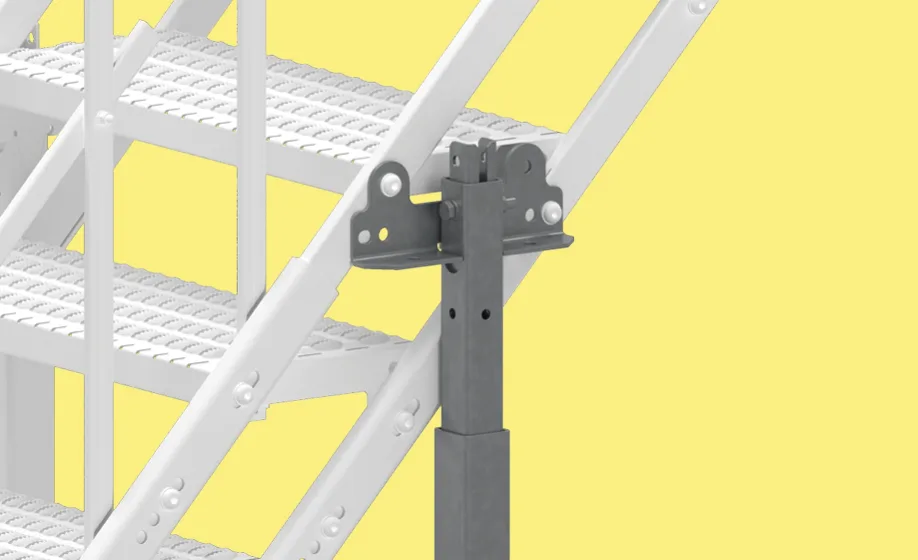

Schody TAS - stal - podpora/słup dla schodni
| Przeznaczenie: Podpora schodni |
| Masa: 25,4 kg |
| Indeks: TAS-PR5 |

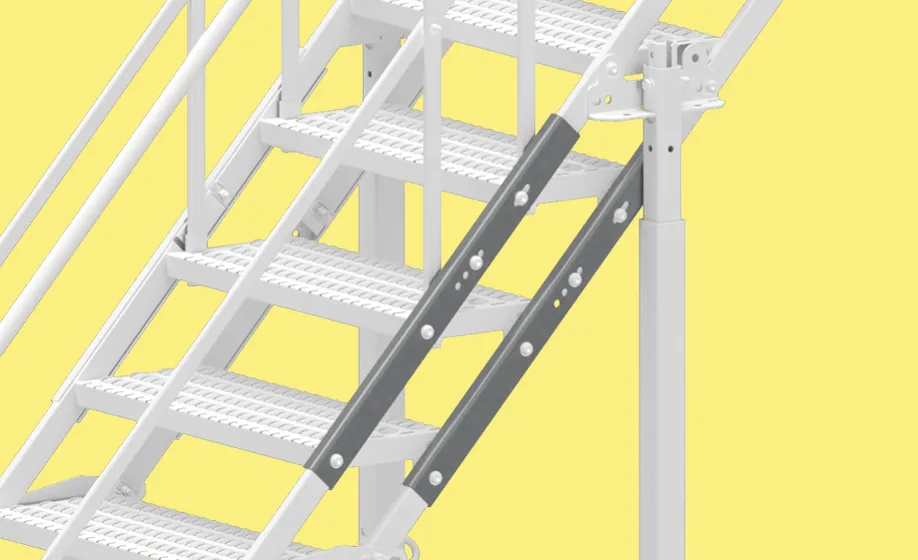

Schody TAS - stal - łącznik schodni TAS-L12 dla 700mm TAS-L6 dla 1000mm
| Przeznaczenie: Łącznik schodni L6 dla wersji o szerokości 1000 mm, L12 dla wersji o szerokości 700 mm |
| Masa: 2,8 kg |
| Indeks: TAS-L6, TAS-L12 |
Skontaktuj się z nami
aby poznać szczegóły oferty
FAQ
Na czas transportu schodni na budowę, moduł z poszczególnymi podzespołami dostarczany jest ze zdemontowanymi barierkami, które są w pozycji złożonej co znacznie redukuje ilość przestrzeni potrzebnej do ich przewożenia czy składowania. Dzięki automatycznemu poziomowaniu się stopni do podłoża oraz wyposażeniu w gniazda do szybkiego montażu barierek montaż zajmuje bardzo niewiele czasu. Przed przystąpienie do montażu i użytkowania schodni należy bezwzględnie zapoznać się z dokumentacją techniczno- ruchową oraz instrukcją montażu.
System schodów, dzięki modułowej budowie, pozwala na szybką zmianę miejsca użytkowania systemu bez konieczności demontowania elementów wchodzących w skład kompletnej schodni. Każdy moduł wyposażony jest w uchwyty transportowe do przenoszenia/zmiany lokalizacji za pomocą urządzenia dźwigowego bez utraty właściwości użytkowych.
System schodów tymczasowych składa się z 6 podstawowych modułów mających kolejno 3,6,9,12,15 i 18 stopni. Maksymalna wysokość pojedynczej schodni to 3,6m. Konstrukcja schodów dopuszcza możliwość łączenia ze sobą poszczególnych modułów schodni w celu dopasowania do własnych potrzeb. Przy czym w przypadku łączenia w długie zestawy konieczne jest zastosowanie wyposażenia dodatkowego w postaci łączników oraz podpór. Do łączenia modułów wykorzystuje się specjalne elementy pomocnicze tj. łączniki, podpory. Przed złożeniem zamówienia należy poinformować o wariancie montażu w celu dostarczenia niezbędnych elementów do łączenia schodni.
